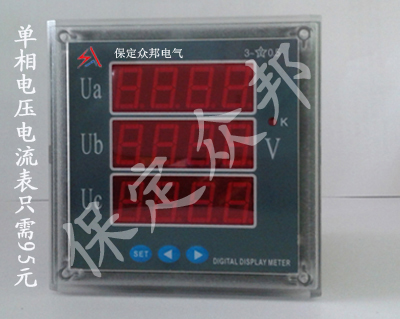

可編程數顯電壓電流表
一、概述
可編程數顯電壓電流表適用于電力電網、自動化系統中對電流、電壓、頻率、功率等電量參數進行直接測量和顯示，具有精度高、穩定性好、抗震動等優點，帶有RS485數字通訊協議，傳輸距離達1.2公里。可通過面板按鍵操作，隨時任意設置顯示倍率、通訊地址及波特率等參數，使用非常方便，數字校零、校調、精度高、性價比高，可代替原有的指針表。保定眾邦電氣有限公司制作儀表多年，有意訂購者請與我們聯系。
二、產品特點
a顯示電流或電壓
b真有效測量、整四位顯示
c可選帶上下限報警控制功能
d可選帶通訊功能、通訊地址、波特率
e軟件調校、精度高、****工作免調校
f可編程表通過面板按鍵任意調節顯示值1~9999
三、技術指標
四、外形、開孔、面板說明
可編程數顯電壓電流表適用于電力電網、自動化系統中對電流、電壓、頻率、功率等電量參數進行直接測量和顯示，具有精度高、穩定性好、抗震動等優點，帶有RS485數字通訊協議，傳輸距離達1.2公里。可通過面板按鍵操作，隨時任意設置顯示倍率、通訊地址及波特率等參數，使用非常方便，數字校零、校調、精度高、性價比高，可代替原有的指針表。保定眾邦電氣有限公司制作儀表多年，有意訂購者請與我們聯系。
二、產品特點
a顯示電流或電壓
b真有效測量、整四位顯示
c可選帶上下限報警控制功能
d可選帶通訊功能、通訊地址、波特率
e軟件調校、精度高、****工作免調校
f可編程表通過面板按鍵任意調節顯示值1~9999
三、技術指標
| 性能 |
指標 | ||
| 精度等級 |
測量精度：0.5級；變送精度：0.5級 | ||
| 顯示位數 |
整四位LED（9999）顯示、整五位LED（99999）顯示、液晶LCD顯示 | ||
輸入 |
標稱輸入 |
電流 |
電流AC1A、AC5A、DC20mA等 |
| 電壓 |
電壓AC100V、AC220V、AC380V、DC75mV等 | ||
| 過量程 |
持續：1.2倍，瞬時：電流10倍/5秒，電壓2倍/10秒 | ||
| 頻率 |
50Hz±10% | ||
| 電源 |
輔助電源 |
開關電源：AC/DC80-270；線性電源：AC220V±10% | |
| 功耗 |
≤3VA | ||
| 隔離耐壓 |
電源輸入、變送輸出、通訊接口為AC2kV 輸入、變送輸出、通訊接口兩間為AC1kV | ||
| 絕緣電阻 |
≥100MΩ | ||
| 平均無故障工作時間 |
≥5000h | ||
| 工作條件 |
環境溫度：-20~60℃，相對濕度≤93%，無腐蝕氣體場所，海拔≤2500m | ||
輸出 |
模擬量 |
DC4-20mA電流輸出時負載＜510Ω，DC0-5V電壓輸出時負載＞100kΩ | |
| 數字量 |
RS-485接口，MODBUS-RTU協議，波特率默認9600（可選4800、9600）bps | ||
| 繼電器輸出 |
可帶兩路繼電器輸出（上下限報警輸出） | ||

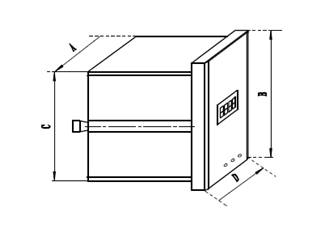

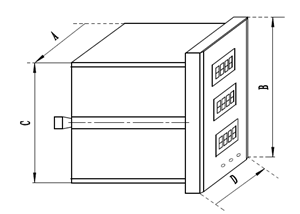

四、外形、開孔、面板說明
| 儀表外形 |
外形尺寸 |
開孔尺寸 |
安裝總長 | ||
| 寬（D） |
高（B） |
寬（A） |
高（C） | ||
| 120方形（42） |
120 |
120 |
111 |
111 |
80 |
| 96方形 |
96 |
96 |
91 |
91 |
80 |
| 72方形 |
72 |
72 |
67 |
67 |
80 |
| 48方形 |
48 |
48 |
45 |
45 |
80 |
注：單相數顯表和三相數顯表外形尺寸和安裝（開孔）尺寸相同

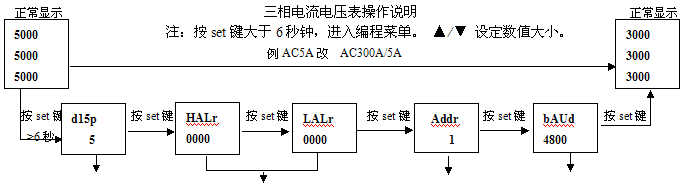

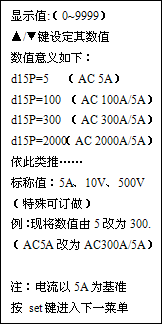

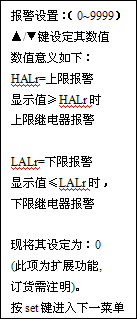

五、編程操作說明
六、注意事項
1、 使用前，儀表需通電15分鐘
2、 注意防止震動和沖擊，不要在有超量灰塵和超量有害氣體的地方使用。
3、 若信號伴隨高頻干擾，應在線里使用低頻過濾器。
4、 ****保存應避開直射光線，宜存放在-10℃-70℃。
5、 如儀表無顯示，應先檢查輔助電源，電壓是否在規定范圍內。
6、 如顯示不正常，檢查輸入信號是否正常及信號接線端是否擰緊。
7、CT回路中的電流接線端子螺絲務必?cái)Q緊，保證進/出線接觸可靠，以免產生故障。
8、若要校驗儀表，校驗儀器應優于0.1級，才能保證校驗精度。
